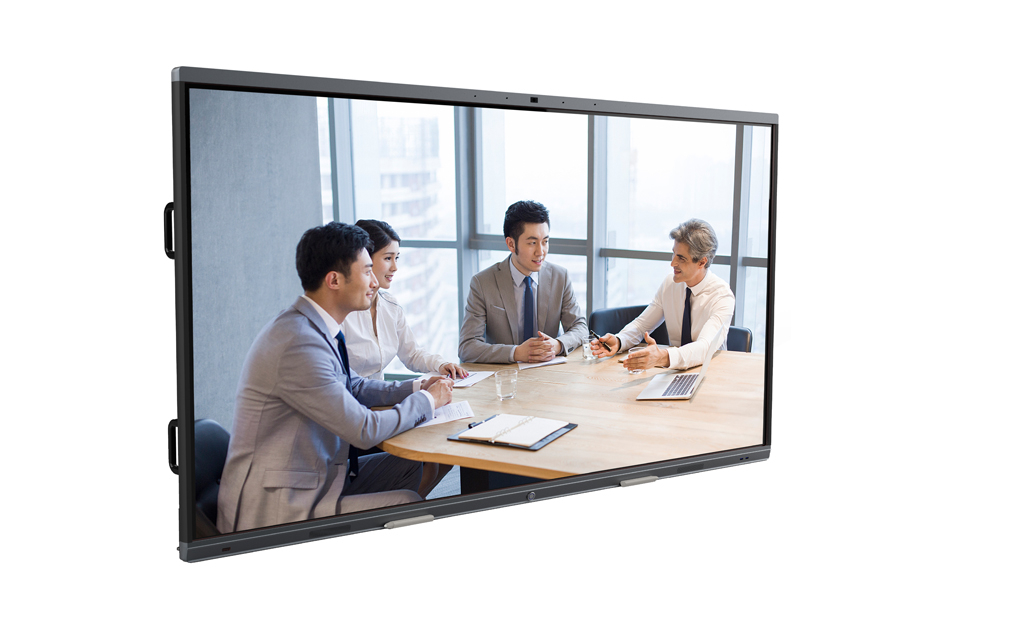

型    号

86MT2-I9

显示参数

(Display)

LCD尺寸（Size）

86"

LCD供应商（Brand）

LGD

背光类型（Backlight Type）

D-LED

分辨率（Resolution）（Pixels）

3840x2160

亮度(Brightness)

350cd/m²

对比度(Contrast Ratio)

1200:1(typ.)

像素点距（Pixel Pitch）

0.4935(H)x0.4935(V)mm

刷新率 (Refresh Rate)

60Hz

视   角(Viewing Angle)

178°(H) / 178°(V)

寿命(Life Time)

50,000hrs   (min.)

色域(Color Gamut)(NTSC)

                     68%(typ.)

可视面积(View Area)

1895.04(H)x1065.96(V) mm

色彩度(Color Depth)

1.07B (8-bit + Dithering)

主板参数

Motherboard Spec.

主芯片(Chipset)

MSD8386

CP架构   (CPU architecture)

Cortex A73*2+A53*2

CPU工作主频（Frequency)

1.5GHz

CPU核心数(CPU Core)

四核（Quad Core）

GPU

MaliG51MP2

内部缓存容量(RAM)

3GB DDR4

内部存储容量(ROM)

32GB eMMC

系统版本(OS)

Android 8.0

电气参数

Electrical Spec.

电压(Power Requirements)

AC 100 V ~ 240 V, 50/60 Hz

最大功率(不带OPS)

(Power   Consumption Without OPS)

410W

待机功率(Standby Frequency)

≤0.5W

伴音功率(Audio Output Power)

8Ω/10W*2

OPS电源(OPS Power Supply)

DC 18V/≤6A

通讯传输

Dual Wi-Fi

频    段(Operating Frequency)

2.4GHz/5GHz

WIFI   标准(WI-FI Standard)

802.11b/g/n

蓝    牙(Bluetooth)

4.2/5.0

投屏器参数

Miracast Device Spec.

Wi-Fi模块（Wi-Fi-Module）

5GHz/2.4GHz

支持系统   (Support OS)

Windows7/8/10、iOS、Mac OS、Android5.0以上、Chrome

操作方式   (Operation)

即插即用，一键投屏 (Plug & Play)

配对方式   (Match Way)

插入接收端USB接口/自动配对

(Plug to USB   interface, auto-matching)

传输分辨率   (Resolution)

1920 x 1080

刷新率 (Refresh Rate)

30fps及以下

供电接口   (Power Supply Interface)

USB2.0、3.0

视频传输接口   (Video Interface)

USB2.0、3.0

触控回传   (Touch Interactive)

10点@Windows/Mac OS

10-Point @Windows/Mac   OS

净    重 (N.W.: )

88±5g

后置接口

（REAR I/O）

HDMI IN *2

Version:   HDMI2.0

3840x2160@60Hz   (MAX.)

VGA IN *1

Interface:   DB15

1920x1080@60HZ (MAX.)

AV IN *1

Video:1±0.1Vp-p / Audio(L/R): 0.2-2Vrms

Video System: PAL   ,NTSC ,SECAM, Jack: Φ3.5mm

TV IN *1

ATV(PAL,SECAM)/DTV(DTMB)

YPBPR IN *1

Y: 1±0.1Vp-p / Pb/Pr(Cb/Cr): 0.7±0.1Vp-p

1920x1080@60Hz / Jack: Φ3.5mm

OPS(可选 option)   *1

标准接口(JAE) (Standard Interaface)

LAN *2

IN*1/OUT*1; 10M/100M   Base-T;  Interface: RJ45

USB *2 (Public   )

Version: USB2.0 Interface: Type-A

Touch USB *1

 Version: USB2.0   Interface: Type-B

VGA Audio IN *1

Input: 0.2-2Vrms; Interface: Φ3.5mm

RS232 *1

Interface: DB9

AV OUT   *1

Video: 1±0.1 Vp-p; Audio(L/R): 0.2-2Vrms;

Video System: PAL , NTSC ,SECAM; Jack: Φ3.5mm

COAXIAL OUT*1

RCA coaxial interface

EARPHONE   *1

Output: 150±20mVrms(@500mVrms,1KHZ)

Jack: Φ3.5mm

前置接口

（Front I/O）

USB2.0   *1 (Public )

Version: USB2.0 Interface: Type-A

USB2.0   *1 (Public )

Version: USB2.0 Interface: Type-A

前置按键

（Front Button）

多功能按键

(Multi-function   Power Button)

一键（开关机、节能、OPS开关机）

One button for power on/off, standby

触控参数（触摸框内置）

Touch Screen Spec.

触摸规格(Sensing Type)

红外触摸框( Infrared Touch Frame)

玻璃规格(Surface Protection)

4mm全钢化玻璃，防眩光

(4mm tempered   AG Glass)

最大输出点数(Infrared Touch)

安卓20点     Windows20点

(Android OS: 20   Points, Windows OS: 20 Points)

插值分辨率

(Interpolation   Resolution)

32768 x32768

触摸精度(Touch Accuracy)

中间90%触摸区域为±2mm(±2mm)

响应时间(Response Time)

4~11ms

输出形式(Output Mode)

HID 标准 (HID Standard)

理论点击次数(Theory Clicks)

无限次

触摸直径(Minimum Touch Object)

单点≥3mm / 多点≥5mm

接口类型(Connect Type)

USB2.0+UART

工作电压(Voltage)

DC 5V±5%

功    耗(Power Consumption)

≤2W

结构参数

(Structure)

裸机外形尺寸(W x D x H)mm

(Product   Size(W x D x H))

1953.4*92*1161.4mm

包装尺寸(W x D x H)mm

(Package   Size(W x D x H))

2135*270*1332mm

外壳材料(面框/后壳)

(Housing   Material)

铝型材/钣金

(Aluminum/Metal   plate)

外壳颜色(面框/后壳)

(Housing   Color)

灰/黑

(Gray/Black)

壁挂孔位(VESA)

4-M8螺丝孔 800x400mm

(4-M8 Screw   Hole 800mmx400mm)

重 量         (Weight)

净重kg (N.W.)

67.9±2kg

毛重kg (G.W.)

79.7±2kg

其它功能

（Others）

音视频格式   (Audio System)

3GP, 3G2, AVI,   FLV, F4V, OGG, MP4, MOV, TS, M2TS, M2T, MTS, TP, TRP, M2P, MKV, VOB, DAT,   M4V, ASF, WEBM, 3GP, MP3, WAV, WMA, MPEG, PCM

视频编码协议

(Video   encoding protocol)

H264, H265,   MPEG2, VC1, VP6, VP8, VP9, MVC,DIVX, MJPEG, AVS, AVS+

音频解码协议

(Audio   decoding protocol)

WMA, MP3, WAV,   Vorbis, FLAC, APE

书写流畅   (Smooth writing)

顺滑流畅的书写体验，触摸延迟<8MS

(Smooth   writing experience, touch delay <8MS)

触摸菜单   (Touch menu)

通过手势调取屏幕触摸菜单, 实现菜单、信号源切换、声音、亮度等功能控制

(Touch on the screen   through gestures to achieve menu, signal source switch, sound, brightness and   other functions control)

智能信号切换

(Intelligent   signal switching)

接入并输入信号，设备将会自动识别并切换到对应的视频信号源通道

(Connect and   input the signal, the device will automatically identify and switch to the   corresponding video signal source channel)

温度检测功能

(Temperature   detection function)

在一体机菜单界面上显示机器内部温度，当机器内部出现故障,温度超标时会自动关机 (The internal temperature of   the machine is displayed on the menu. When there is a failure inside the   machine, it will automatically shut down when the temperature exceeds the   standard.)

手势擦拭功能

(Gesture   wipe function)

通过手势擦拭屏幕上的文字及图案

(Wipe text and   patterns on the screen with gestures)

双向操控功能

(Two-way   control function)

触摸屏幕即可操控电脑，方便快捷

(Touch the   screen to control the computer, convenient and fast)

无线传屏功能

(Wireless   screen transfer function)

无需插线，即可将电脑上的内容投射到屏幕上(可选)

(No need to   plug in the cable, you can project the content on the computer to the screen   (optional))

放大，缩小，拖拽

(Zoom   in, zoom out, drag)

采用多点触控技术，任意改变图片的大小，随意移动图片位置等   (Using multi-touch technology, picture zoom in/out   arbitrarily, and move the picture freely)

其它

（Packing）

包装方式 (External Carton)

瓦楞纸箱 (Corrugated Carton)

附件（Accessories）

电源线，遥控器，触摸笔，合格证，保修卡

（Power Cord，Remote Control，Touch Pen，Qualified Certificate Lable，Warranty Card）

包装工艺   (Packaging Process)

瓦楞纸箱+泡棉 （Corrugated Carton + Foam）
